USB кабель для ЦАП.

Есть у меня выносной ЦАП. Качеством его работы я вполне доволен, но иногда в звучании проскакивали искажения, которые образно можно описать как «песок». Начитавшись на разных форумах о том, что соединительные USB кабели могут влиять на качество работы ЦАПа, я принялся изучать это явление. Вроде как, передача данных по проводам сильно отличается от передачи звука. И мне казалось, что качество USB кабеля не может повлиять на качество звучания. Но в процессе изучения теоретической части я осознал, что ошибаюсь.

Немного теории на пальцах.

Передачу данных можно поделить на два вида. Первый это передача данных с контролем правильности принимаемых данных при котором в случае если данные в приемнике отличаются от данных в передатчике, происходит повторная передача и так до тех пор, пока принятые данные не будут идентичны передаваемым. Второй это когда передача данных идет потоком без контроля правильности. Вот это как раз тот вариант передачи данных который используется в большинстве выносных ЦАПов. Этот вид передачи отличается от предыдущего тем, что если часть данных была испорчена при трансляции, то принимающее устройство каким-то образом их интерпретирует и продолжает работать дальше. Из-за этого мы можем видеть и слышать разного рода артефакты на экране при просмотре фильма или щелчки при прослушивании музыки. Резонно задать вопрос. Нафига такое нужно. А вот нужно. Таким способом достигается максимальная скорость передачи данных в реальном времени. Что в целом позволяет повышать качество видео и звука исключая разного рода «заикания», связанные с задержками в передаче данных.

Теперь перейдем к практике.

Классический USB кабель имеет четыре проводника по двум из которых передаются данные, а два других служат для питания подключаемых устройств. Более продвинутый кабель имеет еще дополнительную внешнюю оплетку, которая соединена с общим проводом и защищает кабель от наводимых на него помех. Обычно на этом большинство производителей USB кабелей и останавливаются. Действительно если мы передаем данные с контролем правильности, то большей защиты и не требуется. Ну подумаешь 10 гигабайт будет передаваться не три минуты, а пять. Какая разница если в итоге все будет идентично. Но вот для передачи данных потоком этого явно оказалось мало.

Сказать, что я был удивлен, приценившись к кабельной продукции для аудиотехники, это ничего не сказать. Например, кабель USB Nordost Blue Heaven стоит семнадцать тысяч рублей за один метр (2017г.). Да бл… за такие деньги он должен быть сделан из жил ангбандских черных драконов в двойной оплетке из анобтаниума. А ведь это кабель средней цены.

С тихой грустью я, пошарил в закромах, нашел там посеребрённый полутораметровый проводок в плотной оплетке и решил. Кабелю быть.

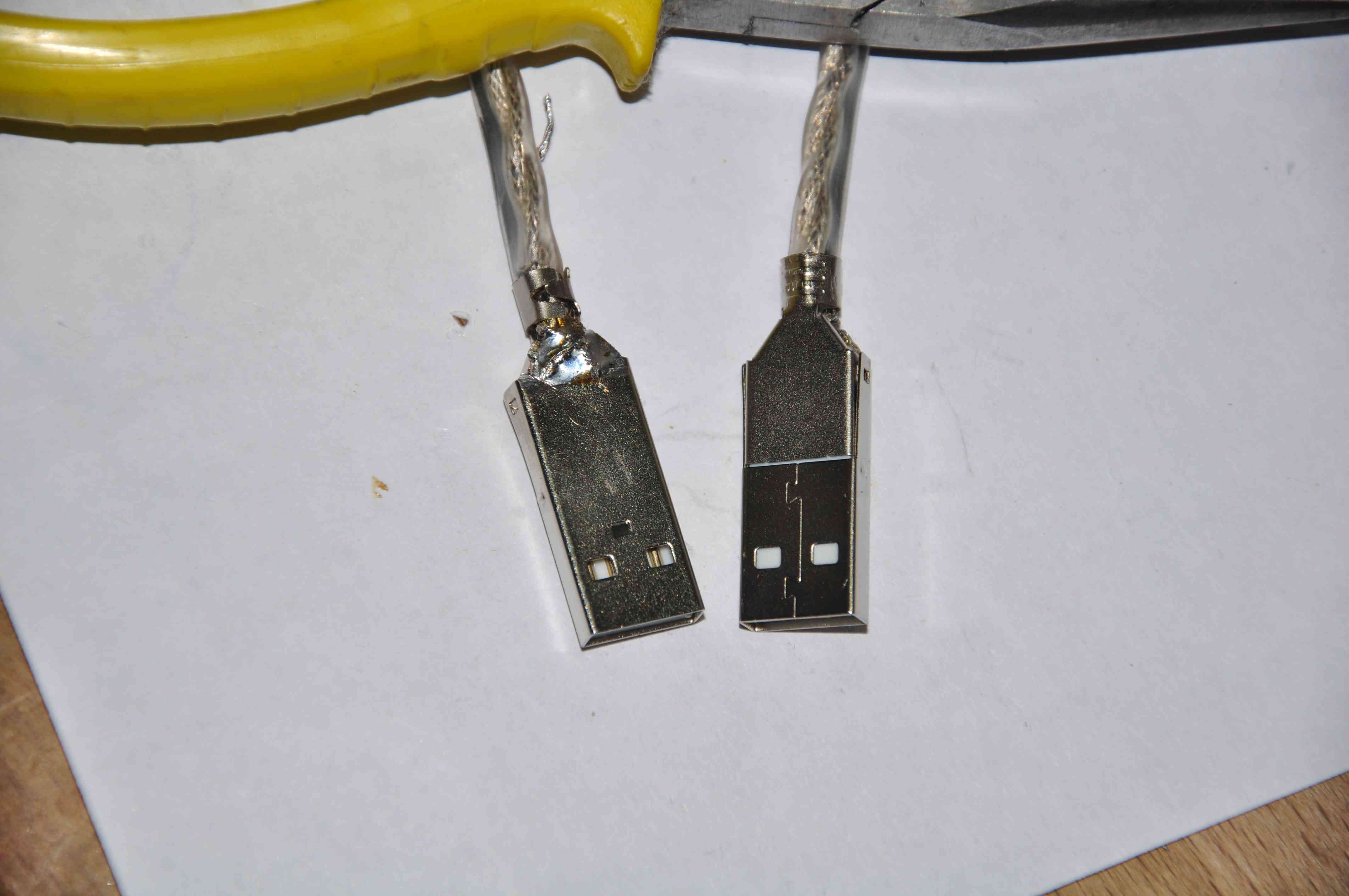

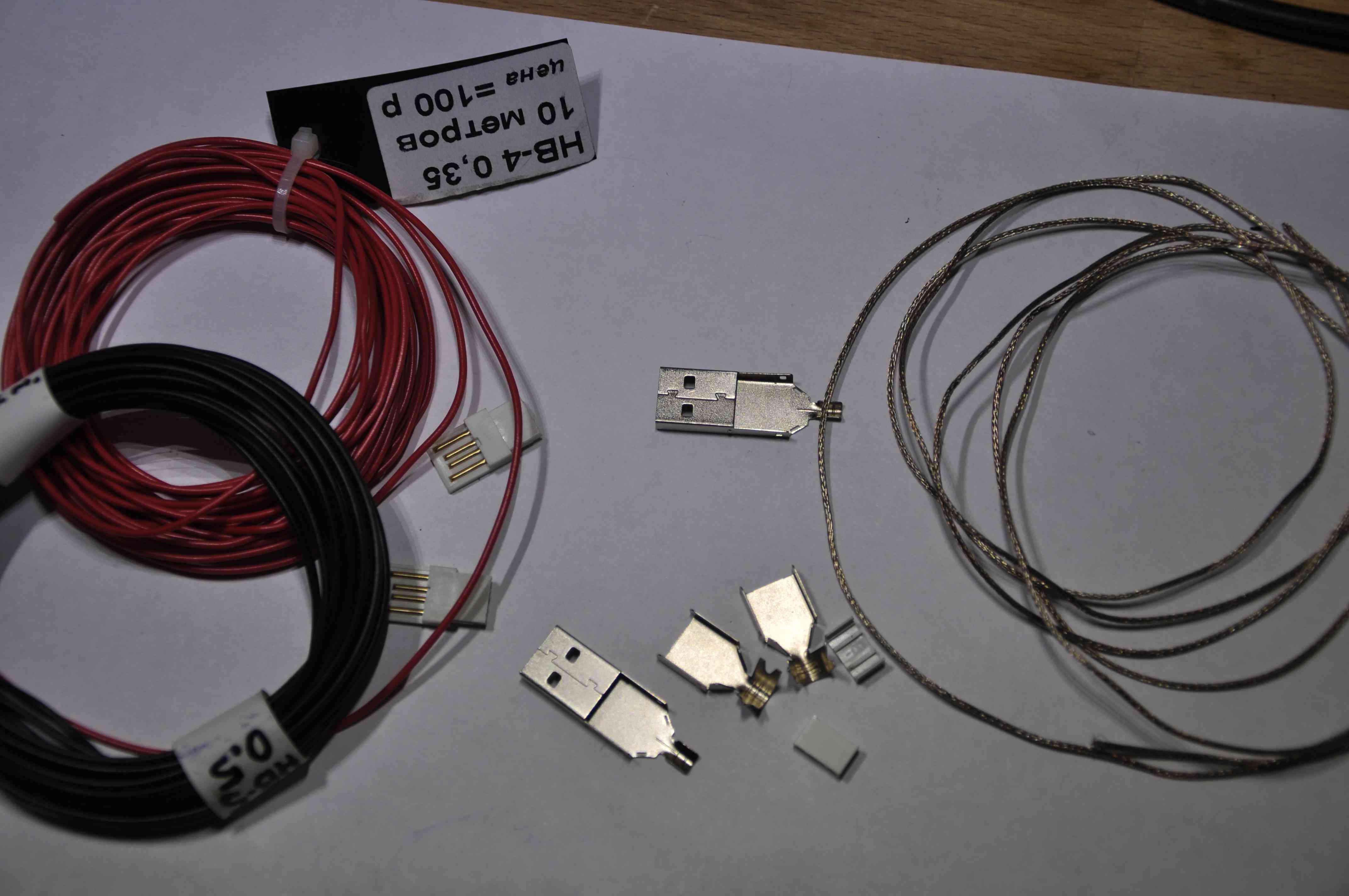

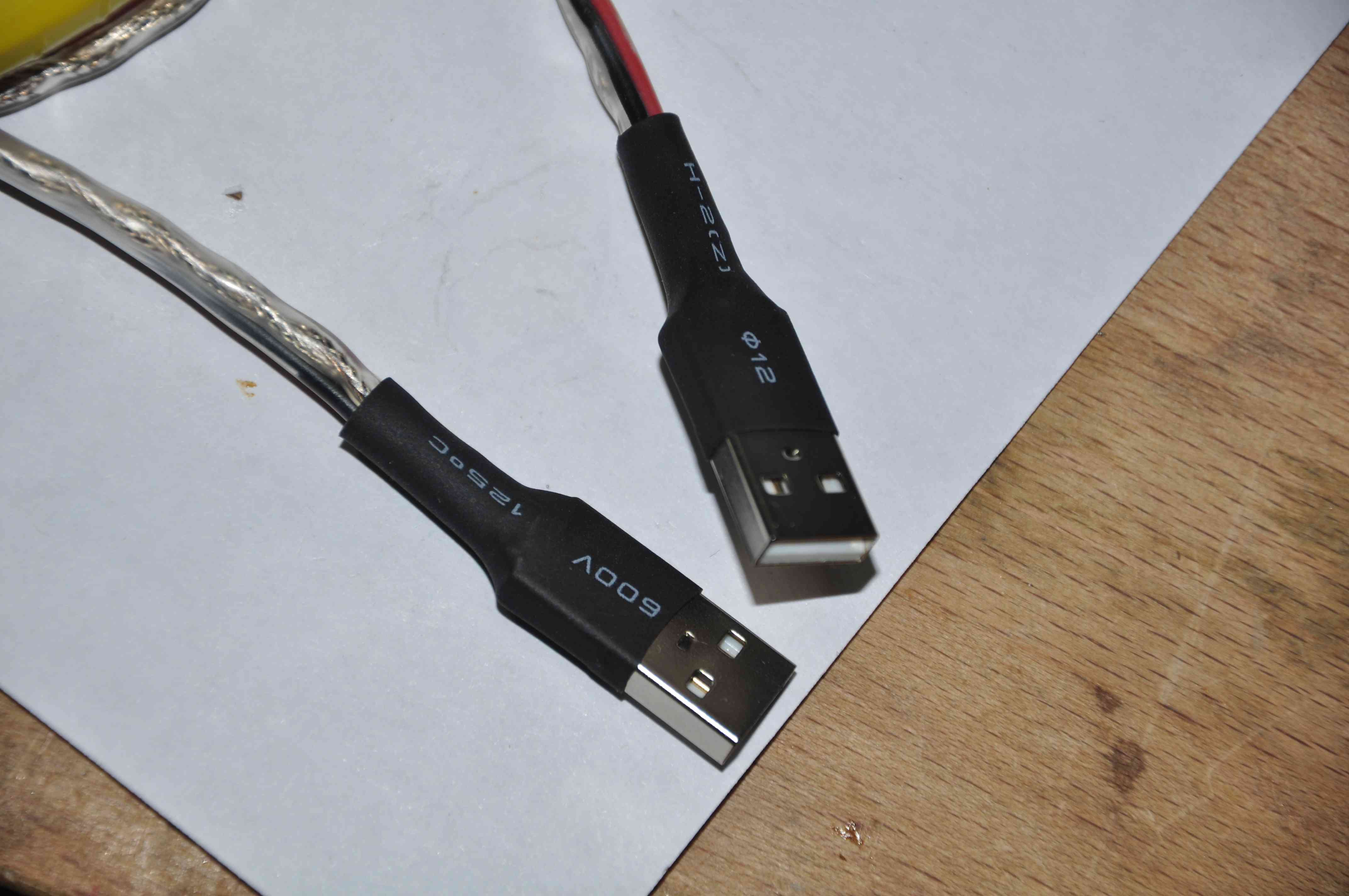

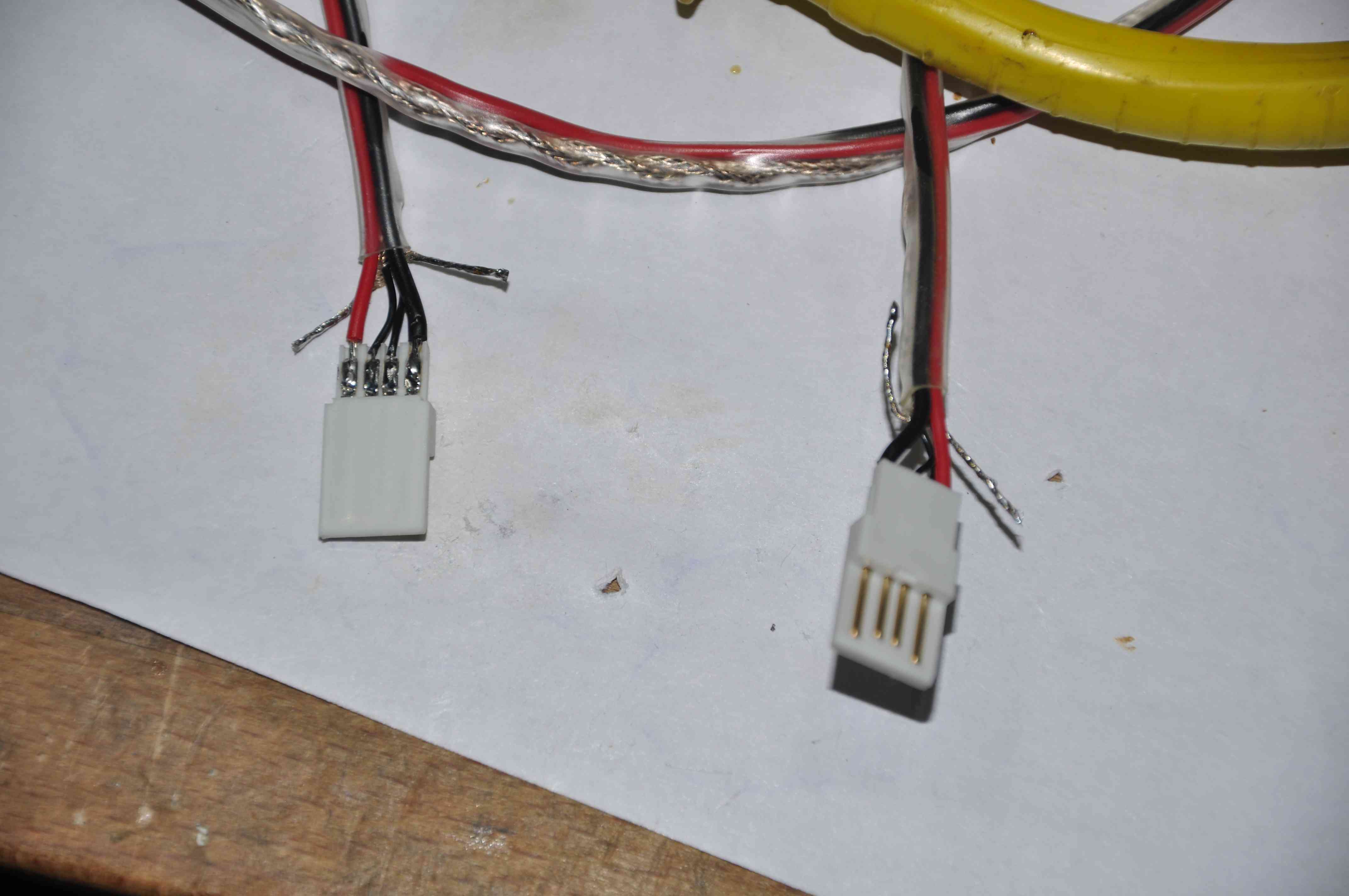

Проводники для передачи данных D+ D- посеребренная медь в оплетке, +5V медный провод НВ-4 сечением 0,35, D_GND – НВ-4 сечением 0,5. Жилы, по котором будут передаваться данные я свил и затянул в термоусадку. Затем в термоусадку затянул как свитые провода данных, так и питание. Распаял все это дело и заделал разъемы припаяв оплетки к металлическим корпусам. Ну и на разъемы также надел термоусадку.

Вот некоторые этапы реализации.

В дальнейшем я предполагаю доработать кабель сделав еще один общий внешний экран.

Но даже без общего экрана кабель работает на ура. «Песок» исчез, звук стал прозрачней.

А на сегодня всё. Удачи.

27.09.2017

Окончательная доработка USB кабеля.

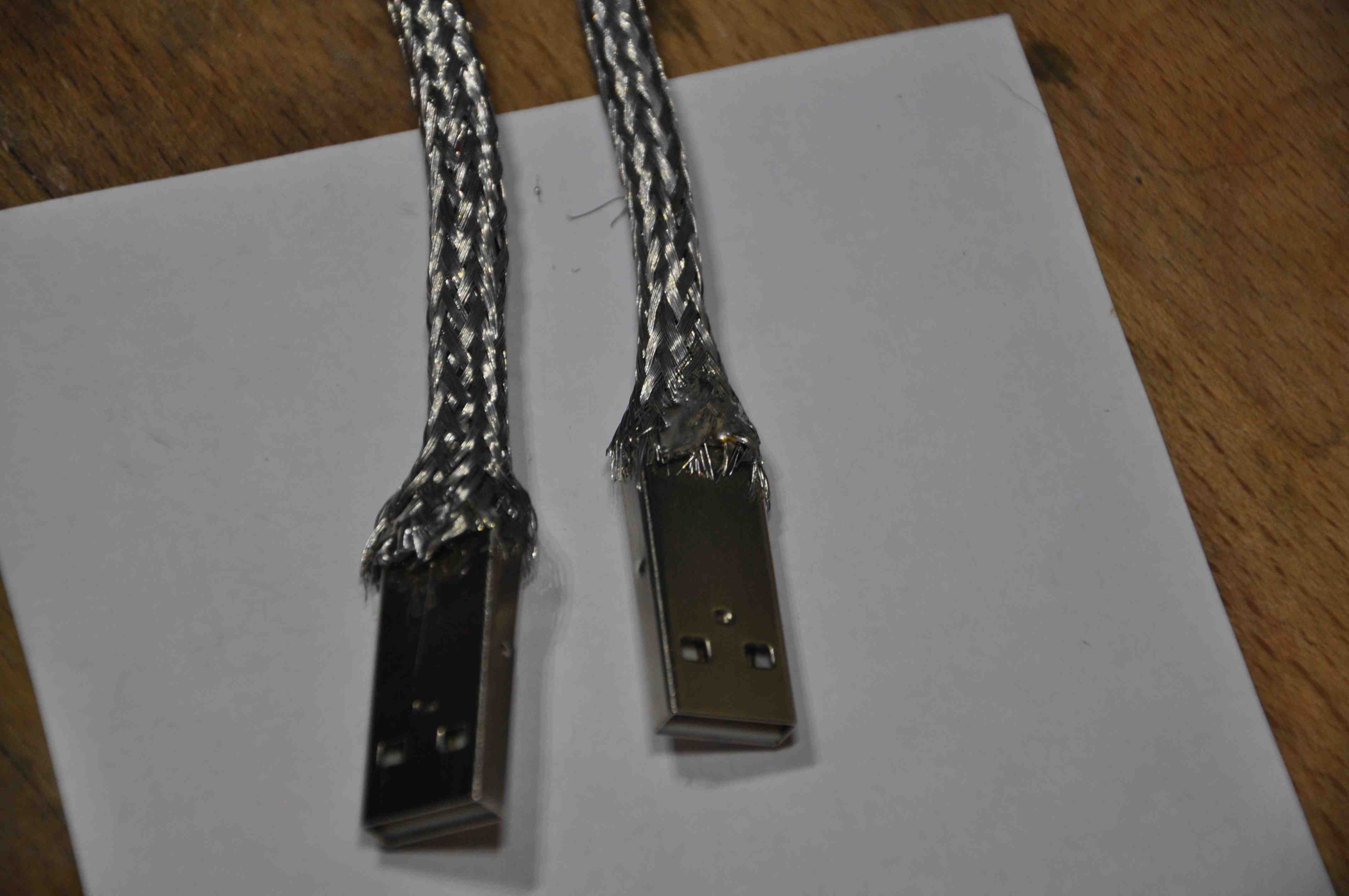

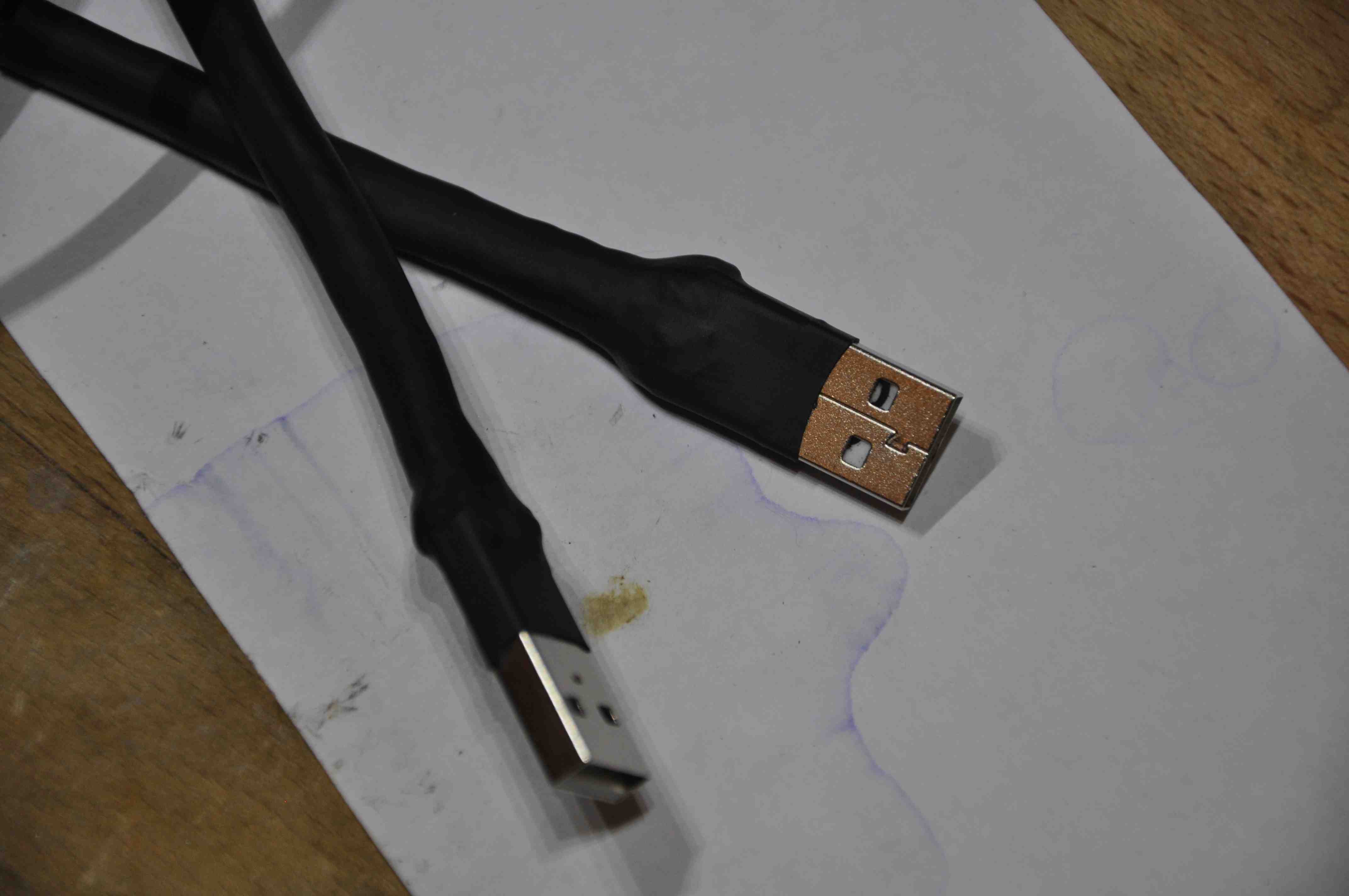

Сегодня съездил на Митьку и всё-таки приобрел пару метров оплетки. Нашел посеребрённую за 750руб./метр, но пожадничал и купил обыкновенную из облуженной меди всего за 70 руб./метр. Затянул в нее свой кабелёк, при этом мне пришлось распаять одну его сторону. Подпаял оплетку к корпусам USB разъемов и получившийся кабель затянул в термоусадку. Получилось весьма технологично.

И хоть мое творение не выглядит на 17 тыс. рублей, я уверен, что по качеству передачи данных оно не уступает кабелькам в эту цену.

А на сегодня всё. Удачи.

14.10.2017

Если вдруг найдете в статье неточности или заблуждения. Напишите мне об этом. Я подправлю.

Приложение:

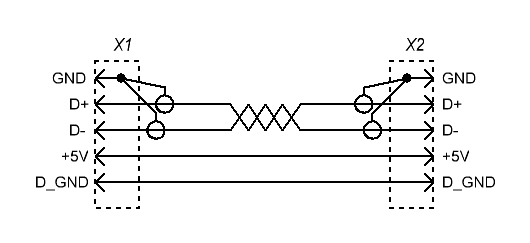

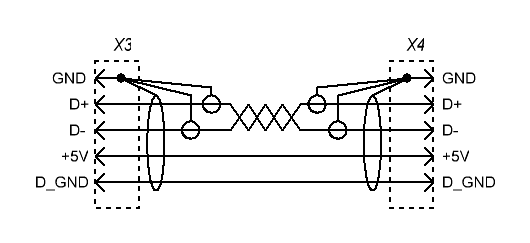

Схемы USB кабеля.
