Блютуз приставка из модуля с Али.

Честно сказать в домашних условиях отдельный блютуз модуль, подключаемый к усилителю, вещь спорная. Потому как дома всегда есть более серьезные и качественные источники звука. Но бывает так, приходят друзья… и через какое-то время им прям обязательно надо послушать музыку со своего смартфона. Ну или самому неохота включать компьютер ради музыкального фона. Или в «гараже» уже имеется старый музыкальный центр «Айва», у которого остался в работе только линейный вход и FM приемник. Вот тут и может пригодится простенький блютуз модуль.

Я уже рассказывал о том, что прикупил себе несколько таких модулей и распихал их по разным девайсам. В усилитель на 6П14П, в усилитель из старой компьютерной колонки. Остался у меня еще один с антенной. Я оставил его для колонки с которой хожу на пикники но передумал, потому как зима близко.

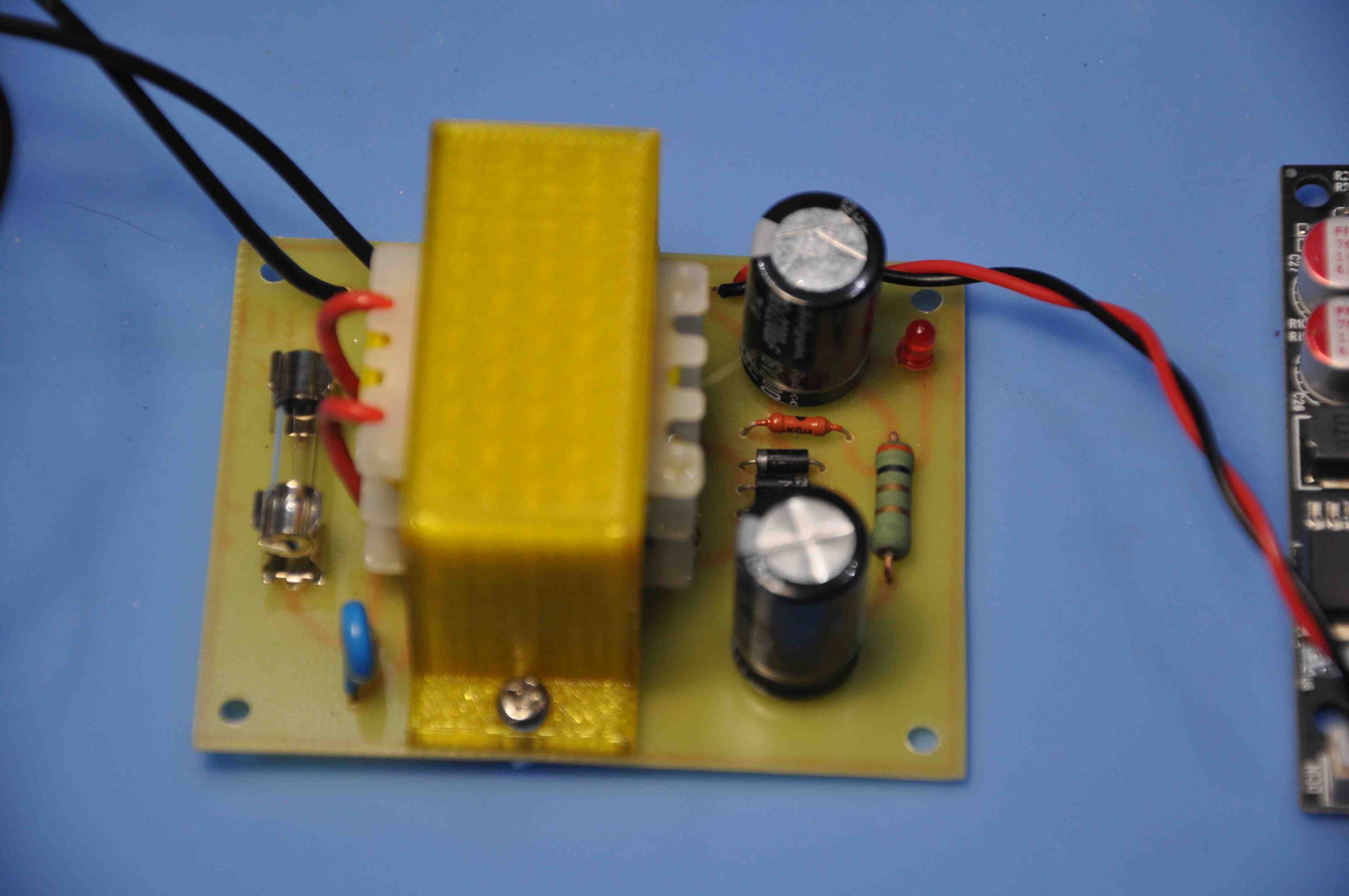

Ну а дальше покопавшись в имеющимся барахле нашел маломощный трансформаторный блок питания на 12 вольт, приличного вида алюминиевый корпус, приобретенный совсем для другого, да и по мелочи рассыпухи всякой.

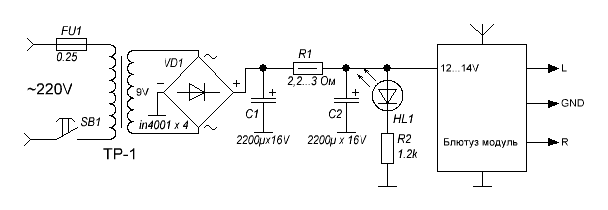

Т.к. на самом модуле по питанию уже стоит стабилизатор, то можно ограничится только диодным мостом и фильтрующим конденсатором. Но я на всякий случай поставил еще и RC фильтр. Хуже от него не будет.

В остальном собираем схему и… Вуаля имеем небольшую коробочку с возможностью слушать музыку со смартфона через блютуз.

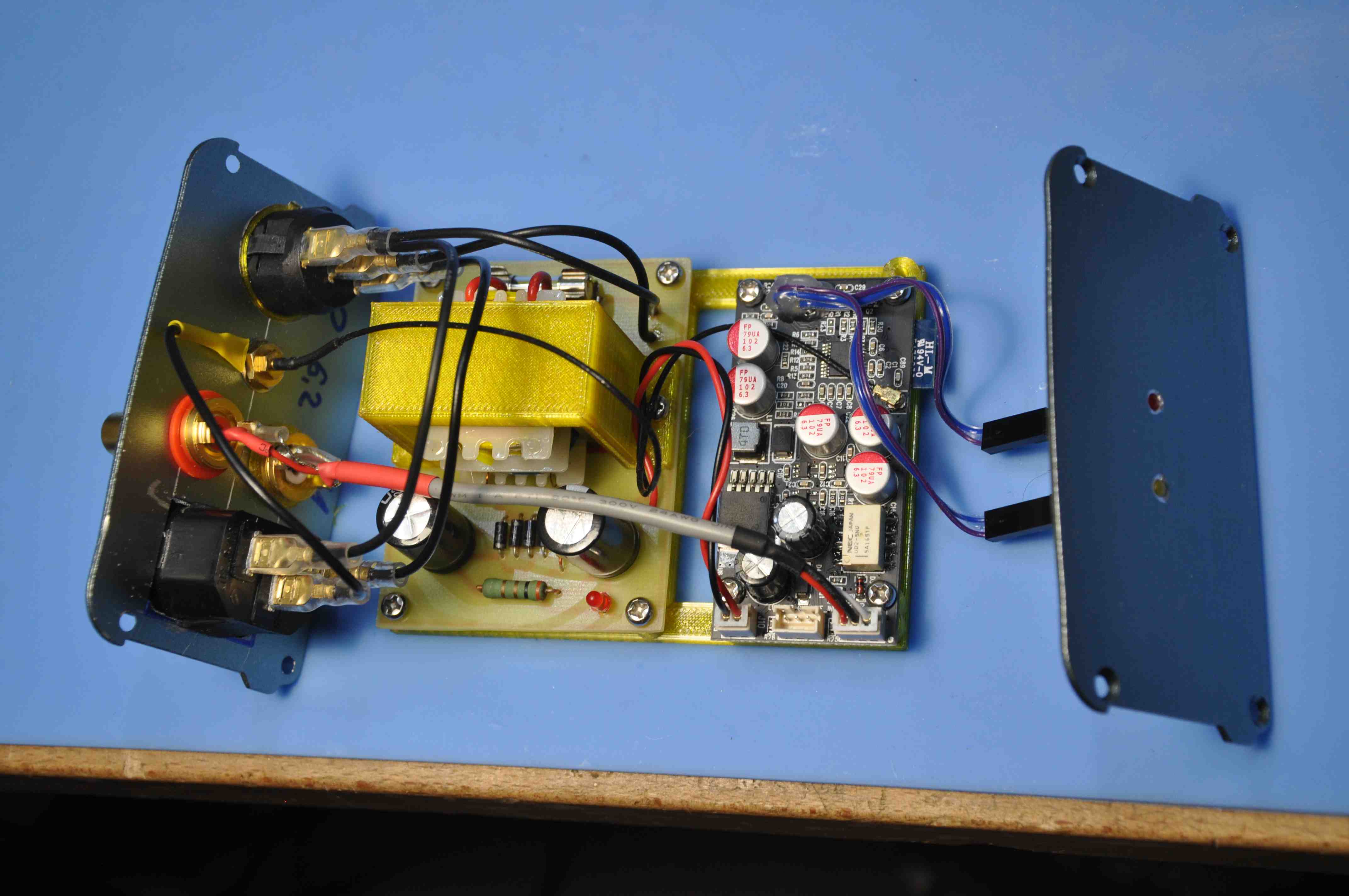

Шасси для размещения плат напечатал на 3D принтере. Как же с ним стало удобно. А еще я себе прикупил кримпер для обжима всякого рода контактов. Это просто праздник какой-то. Монтировать сторону питания стало на много быстрее и проще, не надо припаивать провода к разъемам и кнопкам, просто обжал несколько контактов и все готово. А уж про мелкие разъемчики вообще молчу, одно удовольствие.

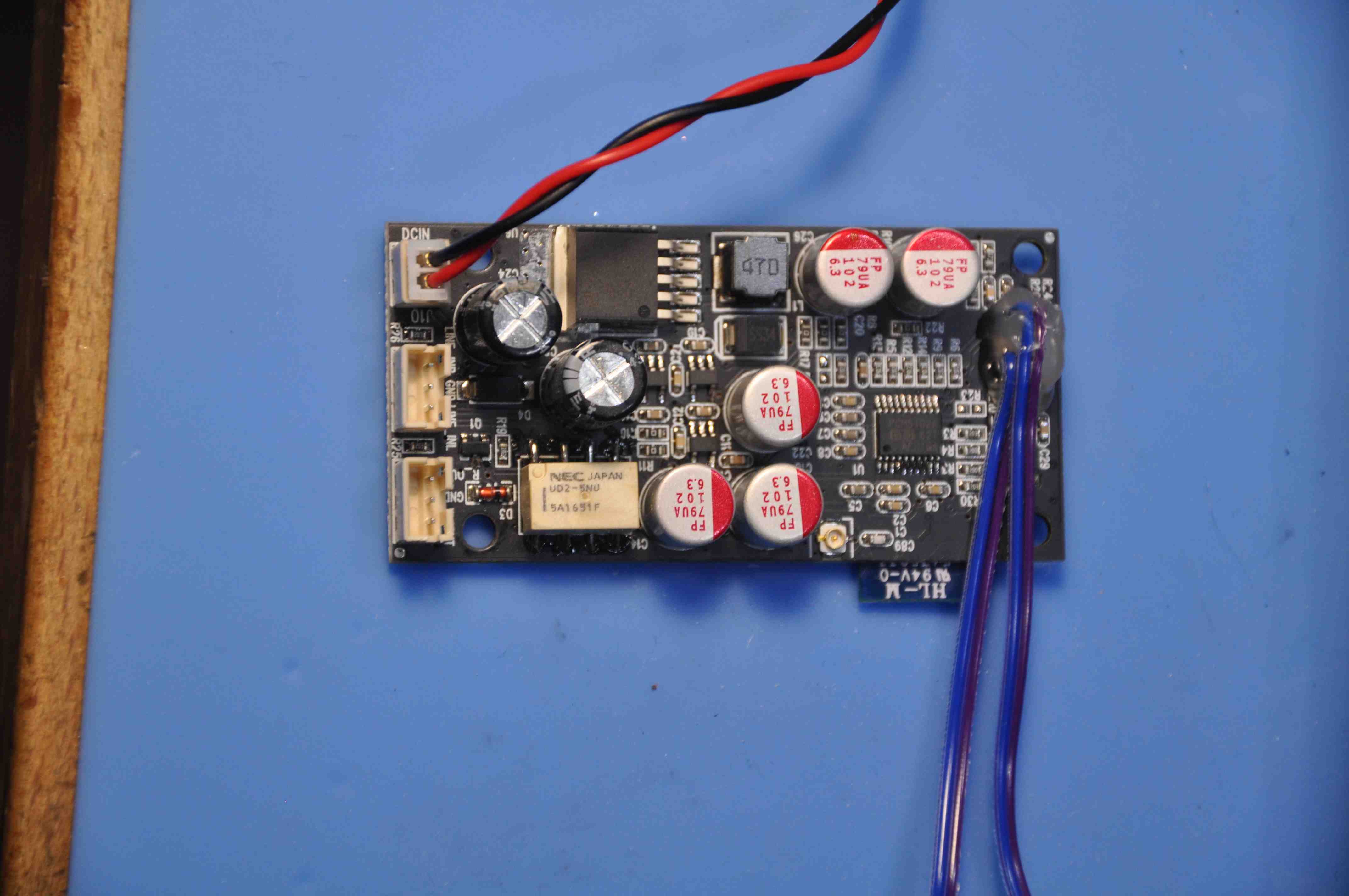

Но были и трудности. Заключались они в том, чтобы хорошо припаять и как-то зафиксировать провода индикаторов работы блютуз модуля. Я выпаял SMD светодиоды, имевшиеся на модуле и аккуратно подпаял к пяточкам провода. Но чтобы эти провода хорошо держались пришлось залить их клеем. В противном случае была велика вероятность, что они отвалятся со временем, переломившись у места пайки.

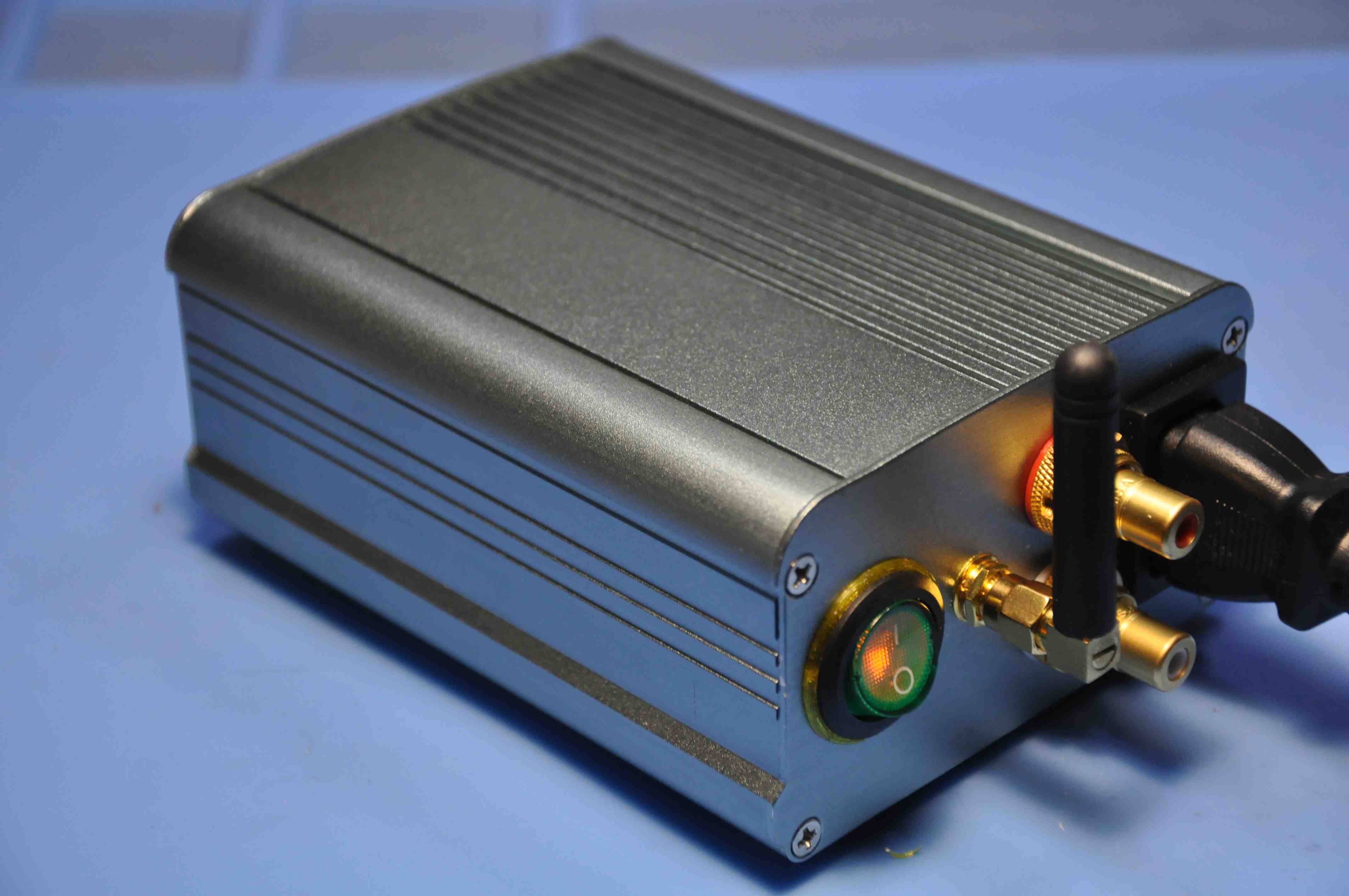

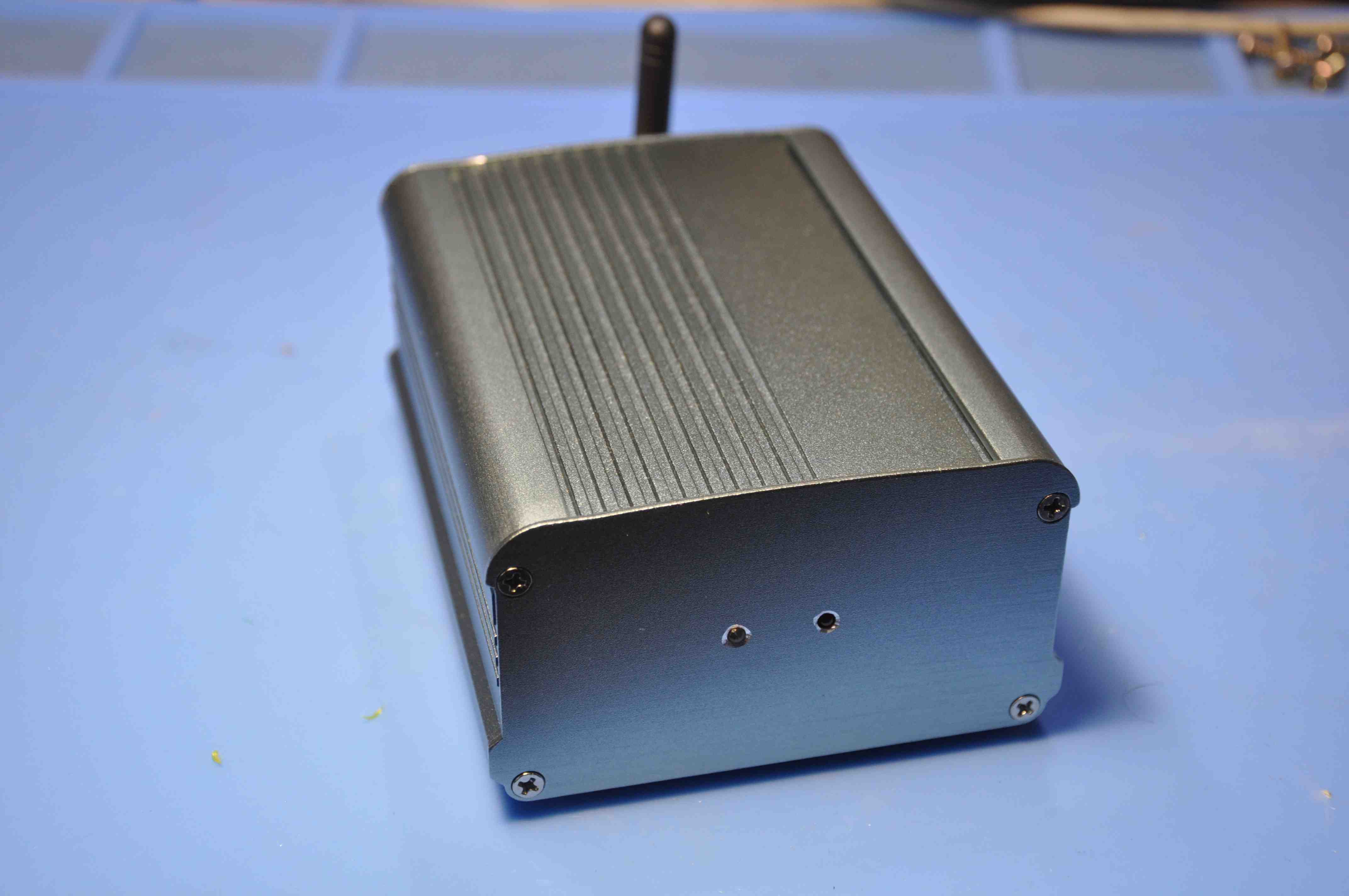

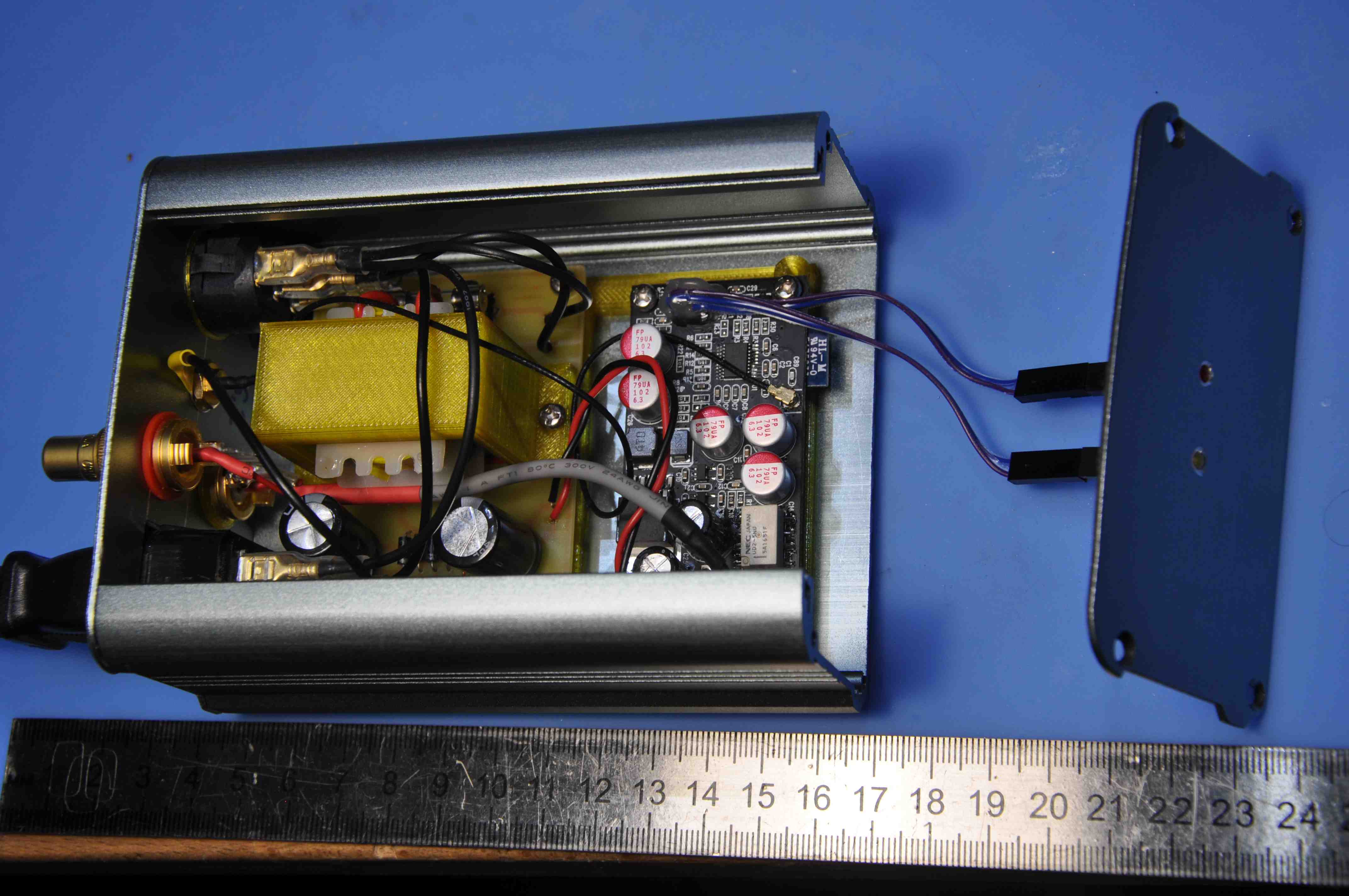

После упаковки всего в корпус получилось вот так.

Работает все отлично, к звуку нареканий нет. Удобно? Да.

Ну а на сегодня все. Удачи.

P.S. Если вдруг кому понадобится разводка платы блока питания, напишите, вышлю.

30.11.21

Если вдруг найдете в статье неточности или заблуждения. Напишите мне об этом. Я подправлю.
