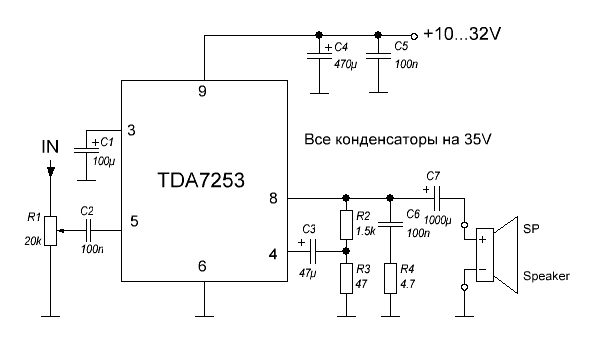

Усилитель на TDA7253.

	Для тех кому нужен простой монофонический усилитель.

Мощность усилителя по даташиту 8 W. Разводка платы в приложенном файле.

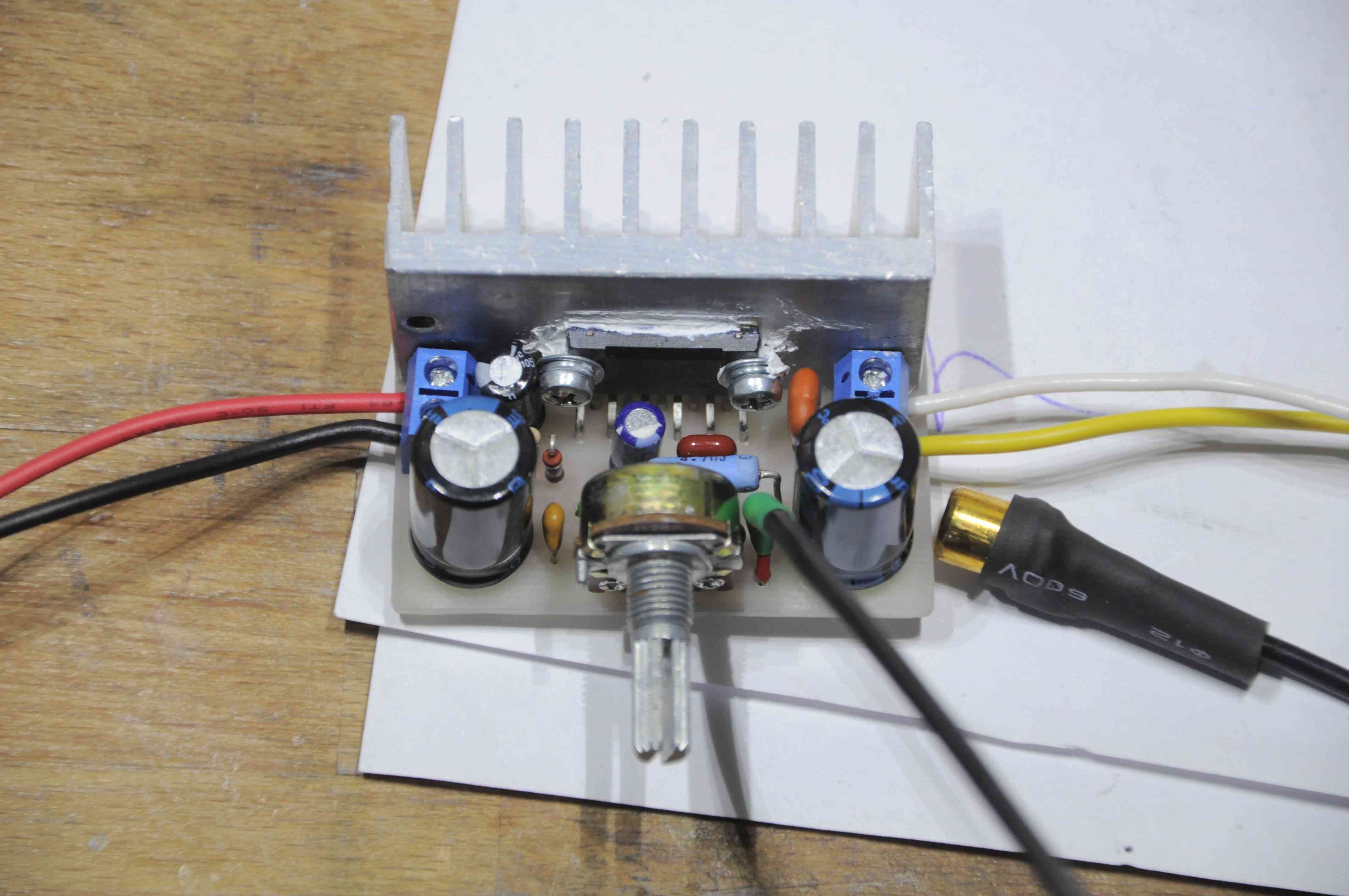

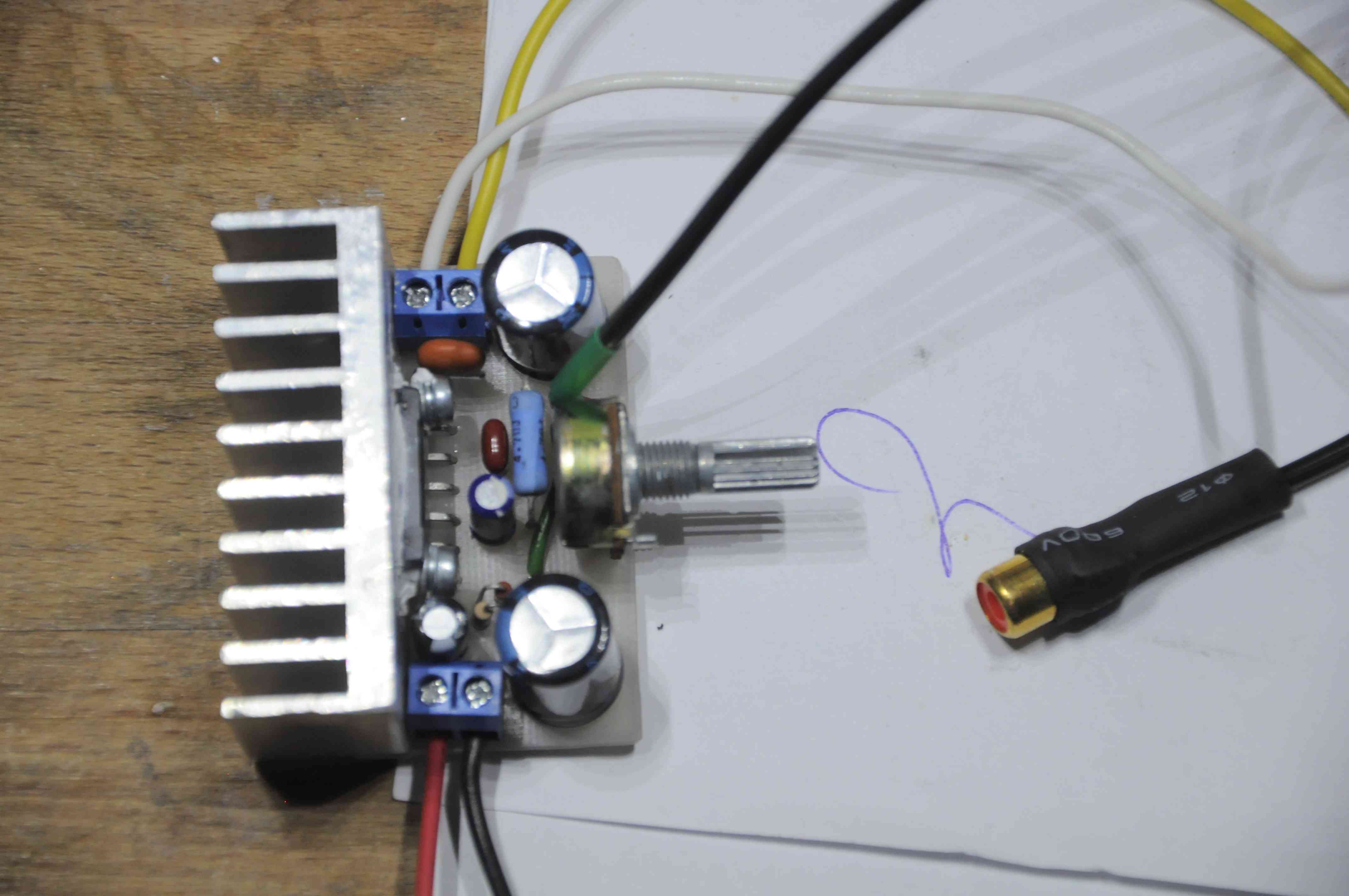

Окончательная разводка платы была немного изменена в части положения выходного конденсатора. Его надо перевернуть и монтировать плюсом от микросхемы, а не так как изображено на фотографиях. И обязательно заземлите корпус переменного резистора. Для этого на плате предусмотрено дополнительное отверстие под проводок.

Усилитель громкий, собственных шумов практически нет, по крайней мере ухо не слышит. Питание устройства от 10 до 32 вольт. В целом работает хорошо.

А на сегодня все. Удачи.

25.06.19

Если вдруг найдете в статье неточности или заблуждения. Напишите мне об этом. Я подправлю.

Приложение:
Скачать схему и разводку.
