Доработка блока питания 3D принтера Ender_3_pro.

Около двух лет назад я прикупил себе 3D принтер. По началу, пока я не овладел азами 3D моделирования, принтер стоял практически без дела, но вот уже как год он пашет как проклятый. А так как я его юзаю в основном по ночам, то в свое время озаботился тем, чтобы принтер работал как можно тише. Поменял плату управления, драйвера двигателей, вентилятор обдува хотенда. Но вот, совсем недавно, принтер опять стал мешать мне спать. Неприятные звуки шли от блока питания. Ну что ж будем разбираться.

Ничего криминального не было просто вентилятор, установленный на блоке питания «попросил» слетать ему ТО. К сожалению, я не сфотографировал виновника, да и вообще понял, что об этом стоит написать поздновато. Поэтому фотографий будет немного.

В процессе проведения работ по чистке блока питания мне пришли некоторые мысли, которые я реализовал и которыми хочу поделится.

Мне как-то раньше не к чему было обращать внимание на то, что установленный в блок вентилятор нагнетает воздух внутрь корпуса. Меня всегда учили тому, что если надо охладить определенную поверхность, например, радиатор, установленный на процессор то эффективней это сделать, нагнетая воздух непосредственно на объект охлаждения, а вот если надо понизить температуру в конденсаторе холодильной машины или отобрать теплоприток из некоторого объема, то достаточно просасывать холодный воздух через оребрение теплообменника или обеспечить воздухообмен методом замещения горячего воздуха холодным, путем сбалансированного притока и вытяжки. При этом в самом простом случае достаточно одной вытяжки. Поэтому меня слегка удивило решение китайских инженеров нагнетать воздух внутрь блока. Но так как компания Mean Well является одним из лидеров в производстве импульсных блоков питания я уверен, что это решение имеет под собой серьезное обоснование. Я это могу объяснить только тем, что данные блоки могут устанавливаться в различных местах и работать в разных условиях, а гарантировать приток холодного воздуха в любых условиях можно только таким образом.

Но так как в данном принтере блок питания стоит почти открытый и нельзя сказать, что он постоянно и сильно нагружен, то я, для лучшего охлаждения блока, просто решил поменять направление потока воздуха развернув вентилятор. Сказано сделано. Действительно, охлаждение стало более эффективным, время работы вентилятора слегка сократилось и все бы хорошо, но неприятный звук его работы хоть и стал тише, но все же доставлял неудобства.

Поняв, что простой чисткой блока я не ограничусь решил смазать вентилятор. Разобрав его, я, честно сказать, был удивлен второй раз. Мало того, что вентилятор оказался на подшипнике скольжения так еще и смазки не было от слова «совсем». Могли бы и в нормальный блок питания, а этот блок вроде позиционируют не как бюджетный, вставить вентилятор на подшипниках качения.

Понятное дело, что смазка трущихся частей не дала должного эффекта поэтому мне ничего не оставалось как заменить вентилятор. И конечно такого же в моей «помойке» не оказалось. Ехать на рынок было лень и поэтому пришлось колхозить из того что было. И этим «было» оказался стандартный вентилятор 80х80х25.

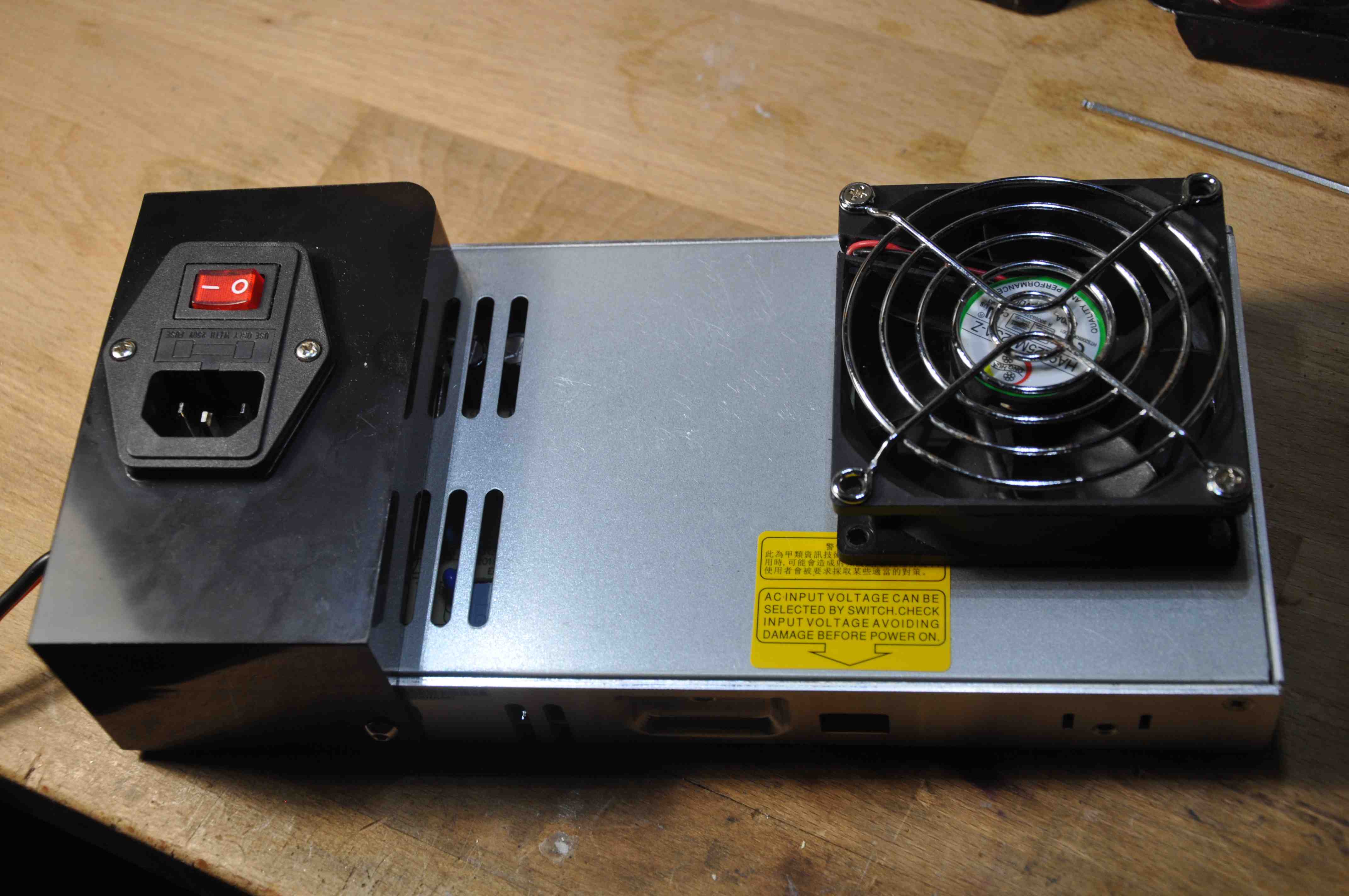

Перебрав с десяток вентиляторов, я наконец нашел один с подшипниками качения, это было обязательным условием, смазал его и попытался пристроить к блоку. Конечно о том, чтобы вставить его внутрь речи не шло. И поэтому я расточил окошко и прикрутил его с наружи. Хочу сразу сказать, что на наклейку вентилятора смотреть не стоит она не от него.

По факту получилось даже лучше, чем я ожидал. Охлаждение стабильное и очень эффективное. Шума и вибрации от работы вентилятора практически нет, включается он не часто и ненадолго. За габариты принтера вся конструкция не выпирает и как по мне выглядит очень эстетично.

А если кто захочет и себе также переделать блок, то укажу на пару моментов, которые необходимо учесть.

Начать надо с того, что найти 12-ти вольтовый вентилятор на подшипниках качения. Затем распечатать декоративную накладку и найти защитную решетку на вентилятор. Расточить отверстие под вентилятор с учетом установки декоративной накладки. Просверлить два отверстия под крепеж и одно под провод питания вентилятора. Я немного поспешил и отверстие под провод рассверлил не в том месте. Лучше это сделать там, где я указал на фото (см. ниже). Обязательно защитите отверстие для провода питания резиновой или какой другой втулкой.

И еще. Когда будете открывать блок и отключать штатный вентилятор, то отметьте полярность, чтобы в последствии не перепутать.

В приложении файлы для печати и модификации декоративной крышки.

А на сегодня всё. Удачи.

22.02.2022

Если вдруг найдете в статье неточности или заблуждения. Напишите мне об этом. Я подправлю.

Приложение:
Скачать файлы для печати декоративной крышки.
